Fourier EKG-Sensor (Herzstrom) zeichnet ein Elektrokardiogramm auf / Messbereich: 0-5 Volt
119,99 €*
Fourier EKG-Sensor (Herzstrom) zeichnet ein Elektrokardiogramm auf / Messbereich: 0-5 Volt
Mit diesem Sensor lässt sich der Biologie-Unterricht in den medizinischen Bereich hinein erweitern. Es können einfache Elektro-Kardiogramme mit der Software MultiLab erstellt werde, wodurch z.B. der Sinus-Rhythmus sehr anschaulich beobachtet werden kann.
Funktionsweise

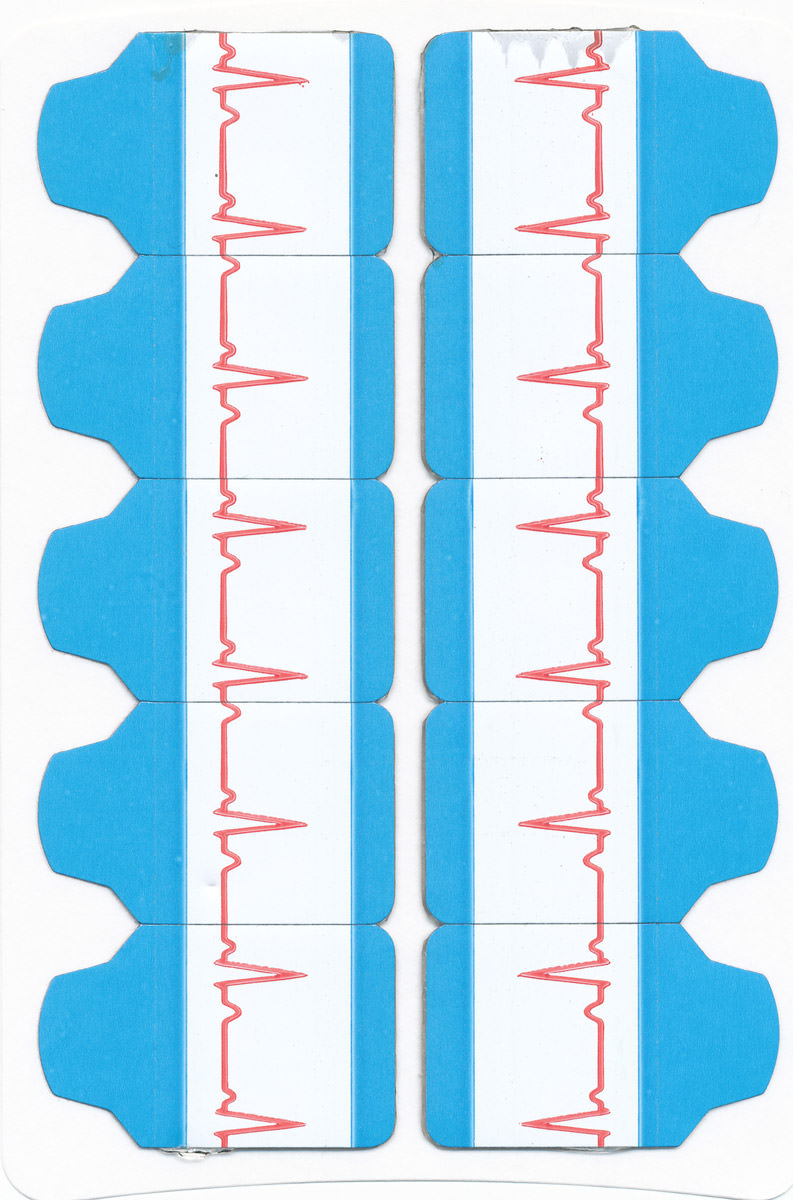

Um den EKG-Sensor zu benutzen, müssen Uhren, Ketten und Ringe abgenommen werden. Die Flächen, an denen die Elektroden angebracht werden, sind vor der Messung zu reinigen. Die erste Elektrode wird auf die Innenseite des rechten Handgelenks geklebt. Die zweite wird ein paar Zentimeter darüber befestigt. An die Innenseite des linken Handgelenks kommt die letzte Elektrode. Nun können die Messungen in MultiLab oder MiLab beginnen, da keine weiteren Schritte nötig sind.
Der EKG-Sensor ersetzt jedoch keinesfalls die professionellen biometrisch-medizinischen Geräte beim Arzt und erheben keinen Anspruch auf deren Präzision. Der EKG-Sensor ist ausschließlich für Bildungszwecke im Schulunterricht konzipiert.
Das Kabel zum Anschluss an einen Datenlogger (wie z.B. Einstein Tablet, LabMate etc.) ist nicht im Lieferumfang enthalten. Wenn Sie alle Anschlussmöglichkeiten des entsprechenden Datenloggers nutzen möchten, benötigen Sie für jeden Anschluss ein Kabel. Dieses können Sie optional mitbestellen und finden es unter Zubehör beim jeweiligen Sensor bzw. Datenlogger.
| Analogsensor (BTA): | nein |
|---|---|
| Anschlussart/Stecker: | 8-Pin-Mini-DIN |
| Basismaßeinheit: | V |
| Batterien: | nein |
| Begleitschreiben in deutsch: | ja |
| Begleitschreiben in englisch: | ja |
| CASIO EA-100: | nein |
| CASIO EA-200: | nein |
| Digitalsensor (BTD): | nein |
| Direktanschluss an PC: | ja |
| Drahtlos an PC: | ja |
| Einstein-Tab (7''): | ja (Adapter notwendig) |
| Einstein-Tab (10''): | ja (Adapter notwendig) |
| Einstein-Tab + (7''): | ja (Adapter notwendig) |
| Einstein-Tab + (10''): | ja (Adapter notwendig) |
| Fourier EcoLog XL: | ja |
| Fourier MultiLog PRO: | ja |
| Fourier NOVA-AIR: | ja |
| Fourier NOVA-Link: | ja |
| Fourier NOVA 5000: | ja |
| HP DataLab: | nein |
| HP Mobile Calculating Lab: | ja |
| Hersteller/Verlag: | Einstein by Fourier |
| Kalibrierung notwendig: | nein |
| LabMate: | ja (Adapter notwendig) |
| LabMate +: | ja (Adapter notwendig) |
| Messbereich [von...bis]: | 0 bis 5 V |
| Messbereich unterteilt: | nein |
| Messgröße: | Spannung |
| Nachkalibrierung möglich: | ja |
| PDA / Mobile Handheld: | nein |
| Sensor einsatzbereit bei Auslieferung: | ja |
| Sonstiges: | - |
| Stromversorgung über Batterie / Netzteil: | nein |
| Stromversorgung über Erfassungsgerät: | ja |
| TI-CBL: | nein |
| TI-CBL2: | nein |
| TI-LabCradle: | nein |
| Vernier EasyLink: | nein |
| Vernier Go!Link: | nein |
| Vernier LabPro: | nein |
| Vernier LabQuest: | nein |
| Vernier LabQuest 2: | nein |
| Vernier LabQuest Mini: | nein |
| Vernier Sensor DAQ (TM): | nein |
| Verpackung: | einzeln verpackt mit Anleitung |
| alternative Maßeinheiten: | nein |
| dominanter Fachbereich: | Biologie |
| maximale Auflösung / Genauigkeit: | 1,23mV |
| zusätzliche Kabel: | nein |
