Fourier Rotationssensor zur Drehbewegungsanalyse Messbereich: +/- 128°

Fourier Rotationssensor zur Drehbewegungsanalyse Messbereich: +/- 128°

Mit dem Sensor zur Drehbewegung-Analyse wird die Drehbewegung eines Objektes inklusive der Richtung überwacht. Damit können Winkelgeschwindigkeit, Winkelbeschleunigung und Winkelversatz direkt gemessen werden. Dieser Sensor sollte nach unserer Meinung in keinem Physikraum fehlen, denn einfacher als damit kann man die Gesetze für die Rotationsbewegung, für Rotationskörper und für Pendelschwingung kaum nachweisen oder empirisch ermitteln.

Funktionsweise

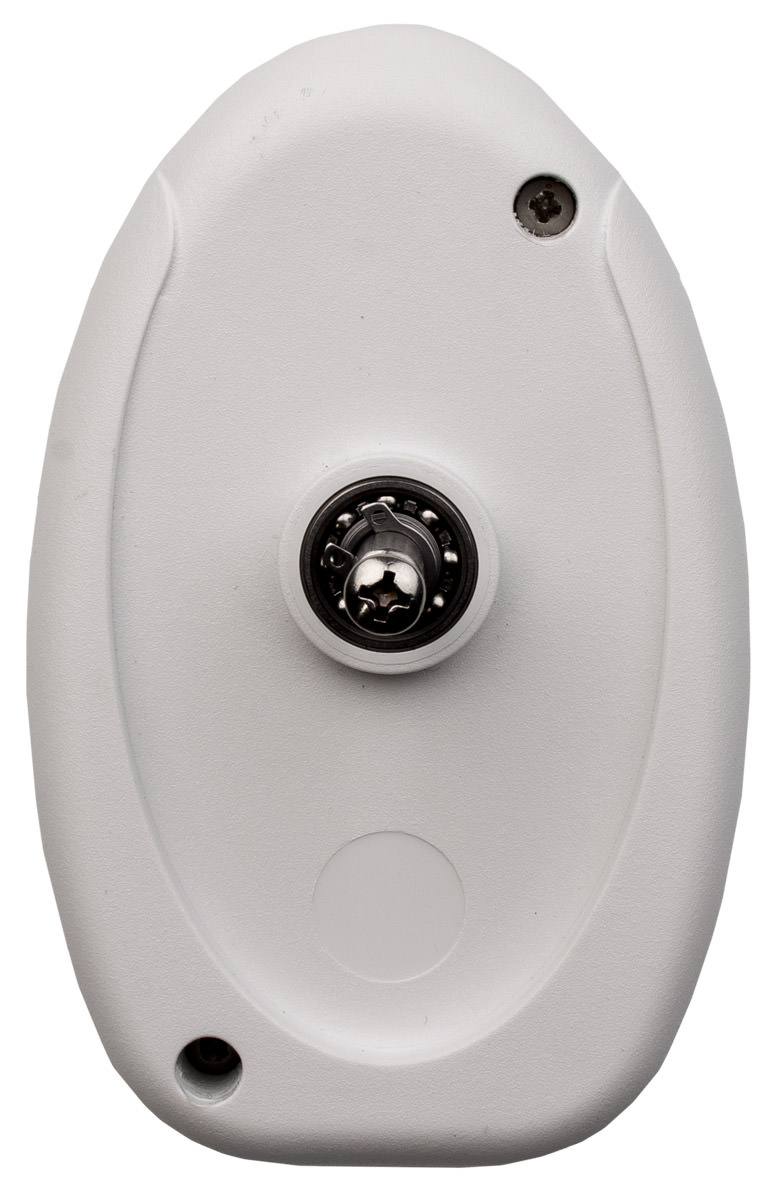

Das Gerät erfasst eine Drehbewegung, welche über eine sehr leichtläufige Achse auf ein Zahnrad übertragen wird, das wie bei einer klassischen Computermaus mit Kugel über eine Lichtschranke abgetastet wird. Durch die somit messbare Drehgeschwindigkeit des Zahnrades kann die Rotationsbewegung in ihren Eigenschaften ausgelesen werden.

Mögliche Experimente

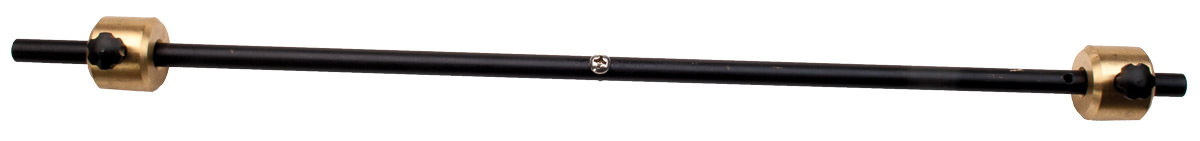

Zwei Riemenscheiben im Lieferumfang gestatten die Verwendung des Gerätes zur Messung von Lineargeschwindigkeiten auf der Luftkissenbahn oder dem dynamischen Schienensystem von Fourier. Eine Vielzahl weiterer Experimente ist denkbar: Trägheitsmoment, Drehmoment, Pendelschwingung, Atwood'sche Fallmaschine, Längenbestimmung im Bereich unter 1mm usw. Das Handbuch beschreibt ausführlich die vielfältigen Befestigungs- und Einsatzmöglichkeiten sowie passendes und sinnvolles Zubehör für das Gerät.


Das Kabel zum Anschluss an einen Datenlogger (wie z.B. Einstein Tablet, LabMate etc.) ist nicht im Lieferumfang enthalten. Wenn Sie alle Anschlussmöglichkeiten des entsprechenden Datenloggers nutzen möchten, benötigen Sie für jeden Anschluss ein Kabel. Dieses können Sie optional mitbestellen und finden es unter Zubehör beim jeweiligen Sensor bzw. Datenlogger.
