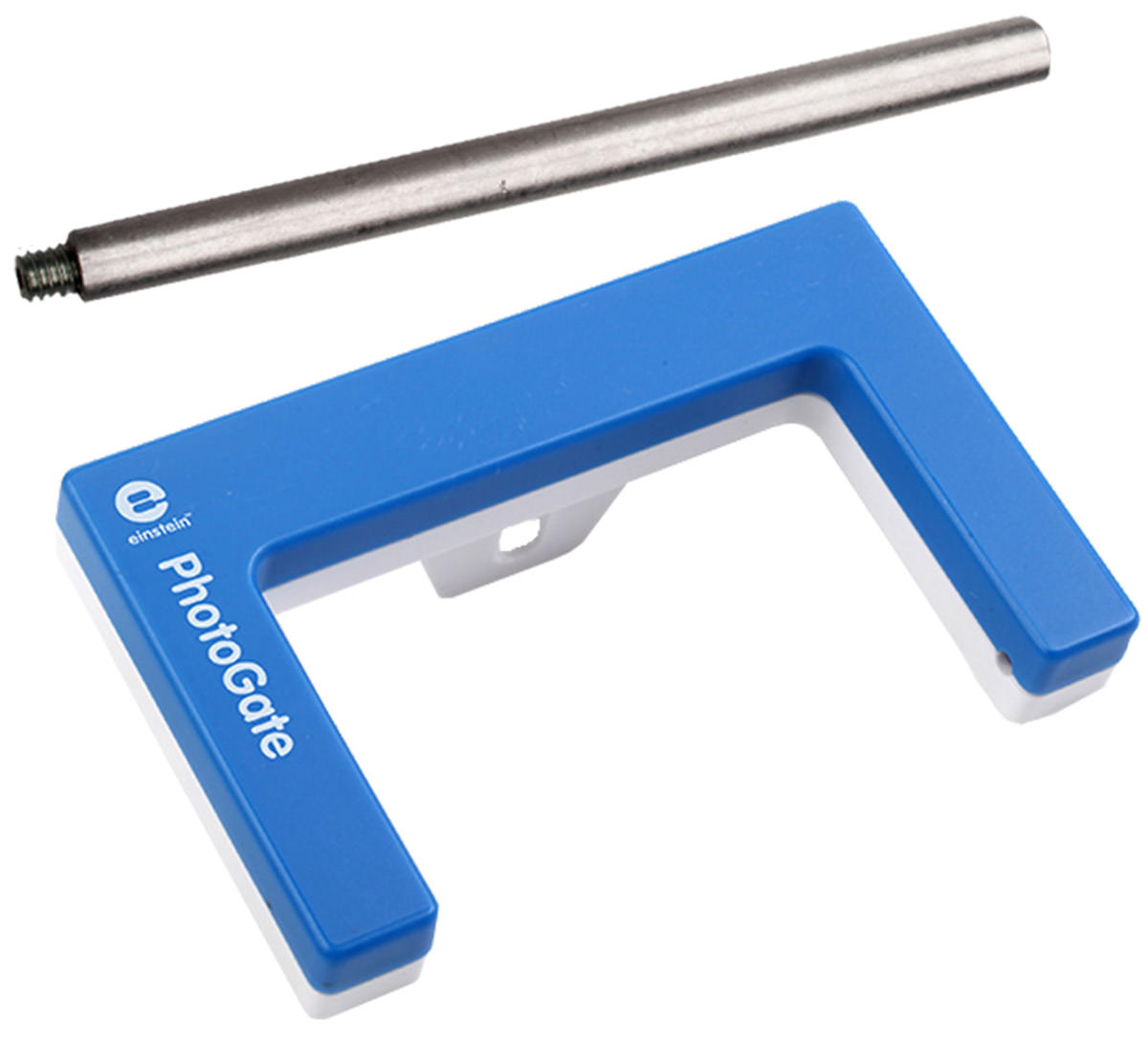

Fourier Superrolle/Speichenrad mit Fotoschranke und Stativstange Messbereich: 0-99 m/s
Fourier Superrolle/Speichenrad mit Fotoschranke und Stativstange - Messbereich: 0-99 m/s
Fourier Superrolle/Speichenrad mit Fotoschranke und Stativstange Messbereich: 0-99 m/s
Mit dieser Fotoschranke können Sie Bewegungen der sog. Superrolle (das ist ein Speichenrad/Riemenscheibe bzw. Umlenkrolle) analysieren. Sie dient ferner zum Einsatz bei Messungen von Zeiten bei Bewegungsvorgängen in Verbindung mit der Fourier-Lichtschranke: Befestigen Sie einen Experimentierwagen mit einer dünnen Schnur an einem Hakenkörper und vollführen Sie damit eine gleichmäßig beschleunigte Bewegung des Wagens auf horizontaler oder geneigter Ebene mit Antrieb durch die Gewichtskraft des Hakenkörpers. Natürlich kann dieses Speichenrad auch an einer Atwoodschen Fallmaschine Verwendung finden.
Funktionsweise

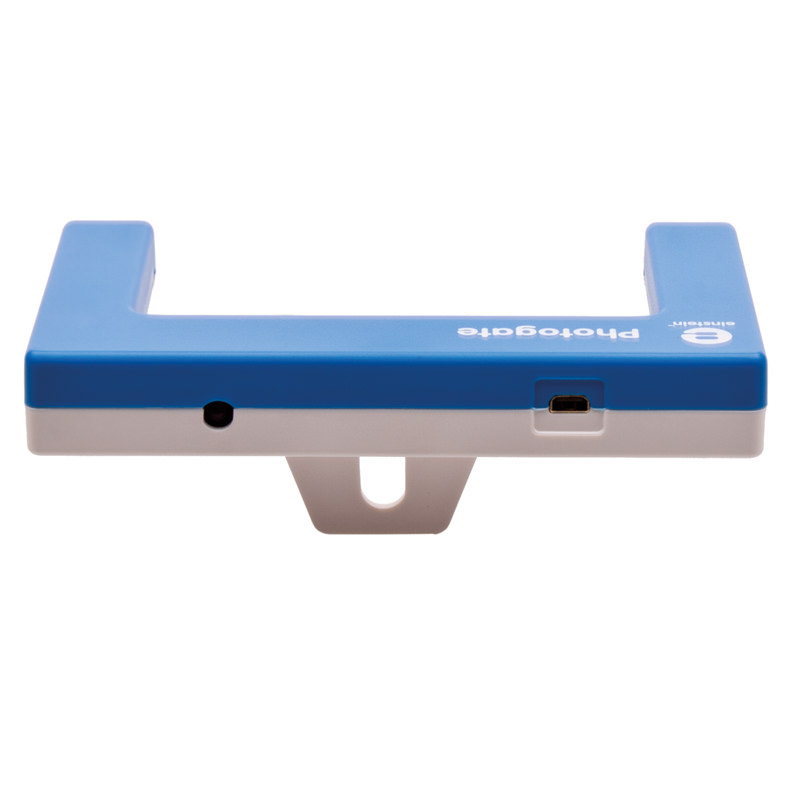

Die Fotoschranke ist so konzipiert, dass auch zwei Schranken miteinander gekoppelt werden können. Die Superrolle (Speichenrad/Riemenscheibe bzw. Umlenkrolle) wird mittels des Haltebolzens (für Stativhalterung) in der Mitte der Fotoschranke fixiert. Dann wird die Superrolle mittels eines dünnen Fadens und z. B. eines Gewichtes in Bewegung versetzt. Die Speichenabstände sind für das System in ihrer Breite vordefiniert. Der Datenlogger und die entsprechende Software können dann durch das Signal einen Weg und die Richtung darstellen.
Experimente
Mögliche Experimente wären die Darstellung von Weg-Zeit-Gesetzten, Beschleunigungs- oder Geschwindigkeit-Zeit-Gesetze. Aber auch ein Federpendel-Experiment ist einfach umsetzbar. Natürlich läßt sich die Fotoschranke und das Speichenrad auch problemlos an dem Dynamischen-Schienen-System von Vernier anbringen. Beispielabbildung Fotoschranke in Verbindung mit der Superrolle.
Das Kabel zum Anschluss an einen Datenlogger (wie z.B. Einstein Tablet, LabMate etc.) ist nicht im Lieferumfang enthalten. Wenn Sie alle Anschlussmöglichkeiten des entsprechenden Datenloggers nutzen möchten, benötigen Sie für jeden Anschluss ein Kabel. Dieses können Sie optional mit bestellen und finden es unter Zubehör beim jeweiligen Sensor bzw. Datenlogger.
| Analogsensor (BTA): | nein |
|---|---|
| Anschlussart/Stecker: | 8-Pin-Mini-DIN |
| Basismaßeinheit: | V |
| Batterien: | nein |
| Begleitschreiben in deutsch: | ja |
| Begleitschreiben in englisch: | ja |
| CASIO EA-100: | nein |
| CASIO EA-200: | nein |
| Digitalsensor (BTD): | nein |
| Direktanschluss an PC: | nein |
| Drahtlos an PC: | nein |
| Einstein-Tab (7''): | ja (Adapter notwendig) |
| Einstein-Tab (10''): | ja (Adapter notwendig) |
| Einstein-Tab + (7''): | ja (Adapter notwendig) |
| Einstein-Tab + (10''): | ja (Adapter notwendig) |
| Fourier EcoLog XL: | ja |
| Fourier MultiLog PRO: | ja |
| Fourier NOVA-AIR: | ja |
| Fourier NOVA-Link: | ja |
| Fourier NOVA 5000: | ja |
| HP DataLab: | nein |
| HP Mobile Calculating Lab: | ja |
| Hersteller/Verlag: | Einstein by Fourier |
| Kalibrierung notwendig: | nein |
| LabMate: | ja (Adapter notwendig) |
| LabMate +: | ja (Adapter notwendig) |
| Messbereich [von...bis]: | 0-99m/s |
| Messbereich unterteilt: | nein |
| Messgröße: | Geschwindigkeit |
| Nachkalibrierung möglich: | nein |
| PDA / Mobile Handheld: | nein |
| Sensor einsatzbereit bei Auslieferung: | ja |
| Sonstiges: | - |
| Stromversorgung über Batterie / Netzteil: | nein |
| Stromversorgung über Erfassungsgerät: | ja |
| TI-CBL: | nein |
| TI-CBL2: | nein |
| TI-LabCradle: | nein |
| Vernier EasyLink: | nein |
| Vernier Go!Link: | nein |
| Vernier LabPro: | nein |
| Vernier LabQuest: | nein |
| Vernier LabQuest 2: | nein |
| Vernier LabQuest Mini: | nein |
| Vernier Sensor DAQ (TM): | nein |
| Verpackung: | einzeln verpackt mit Anleitung |
| alternative Maßeinheiten: | nein |
| dominanter Fachbereich: | Physik |
| maximale Auflösung / Genauigkeit: | 0,024m/s |
| zusätzliche Kabel: | nein |
